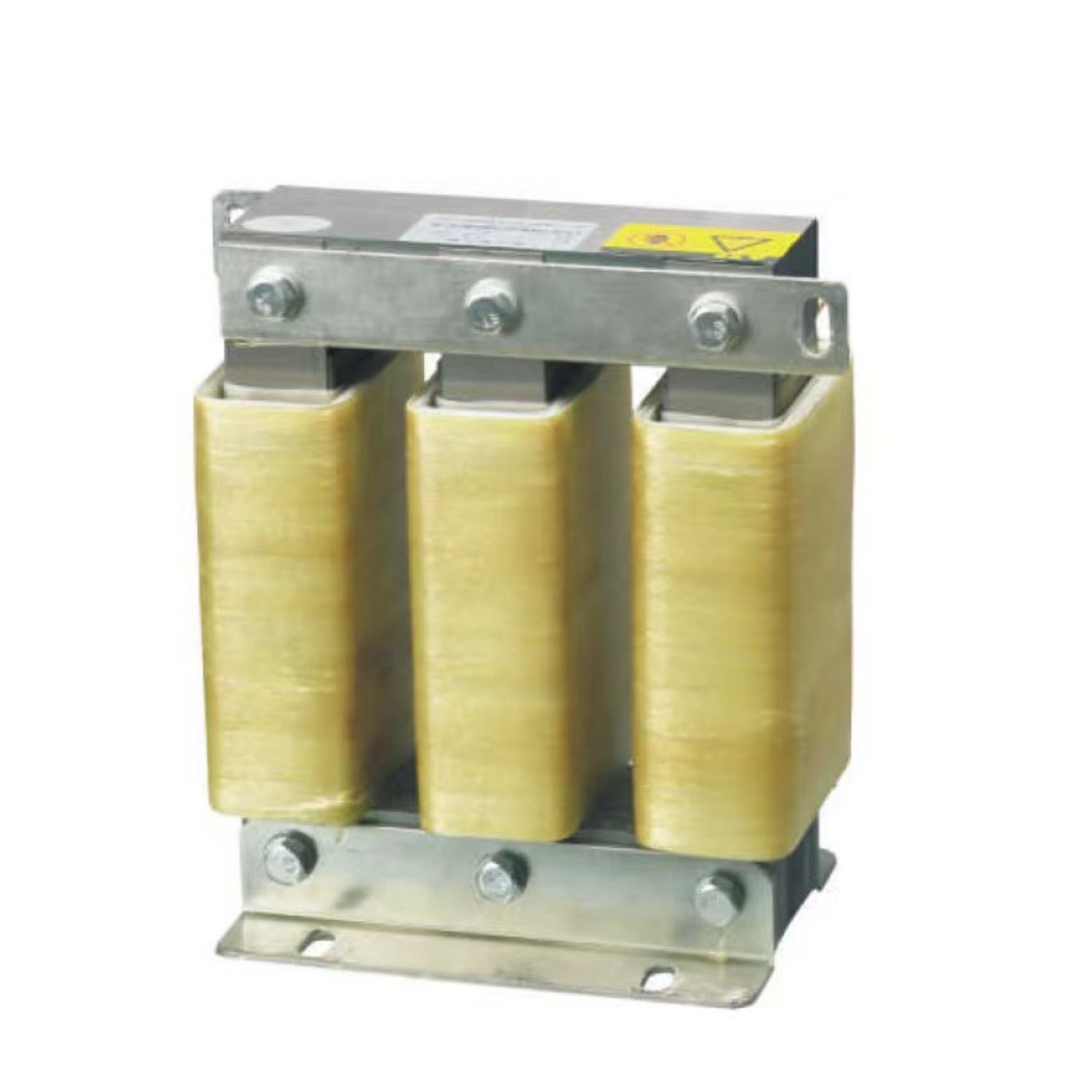

概述
三相变频器进出线电抗器也称换相电抗器，用于电网进线中，通过的是交流电流。它的作里是展制变流器换相进电网两侧的电压降，抑制谐波和晶闸管的电流上升率di/df和电压上升率du/dt，以及并联变流器组的解耦。之美多装制电网电压的跳跃和电网系统操作时所生产的冲击电流。有保扩终端电器设备，及抑制无线电干扰。
变频器负载侧的输出滤波电抗器，通过的是交流电流，它的作用是补偿长导线的电容充电电流。限制导线(电缆)电容所导致施加在电机绕组上的电压上升率，改善变频器输出波形，降低电动机的声，提高变频器的效率。
产品特点
1、降低电机的噪音，降低涡流损耗。
2、降低输入高次谐波。
3、用于平滑滤波，降低瞬变电压dv/df，延长电机寿命。
4、保护变频器内部的功率开关器件。
适用范围
1、电源对其它设备有明显的干扰( 干扰、过压)
2、电源相间电压不平衡 >额定电压的1.8%
3、虽抗极低的线路(动力变压器为变频器额定值的10倍多)
4、在一条线路上为减小线电流而安装的大量变频器
5、使用cos中 (功率因数)校正电容或功率因数校正单元
出线电抗器配套在变频器和电机之间使用，变频器和电机连接的电缆线较长时需要添加只出线电抗器，可以提高功率因数，降低电机的绝缘材料的温升，滤除电缆中的谐波干扰，提高电机的使用寿命。
性能指标及技术参数
1、额定工作电压：380V/50Hz或660V/50Hz
2、额定工作电流：3A至2000A/4℃
3、抗电强度：铁芯-绕组3000 VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
4、绝缘电阳：1000VDC绝缘阳值≥100MQ
5、电抗器噪音：小于65dB(与电抗器水平距离点1米测试)
6、防护等级：IP00
7、绝缘等级：F级以上
8、产品执行标准：IEC289：1987电抗器；GB 10229-88电抗器(eqv IEC 289:1987）；JB9644-1999半导体电气传动用电抗器
适配功率

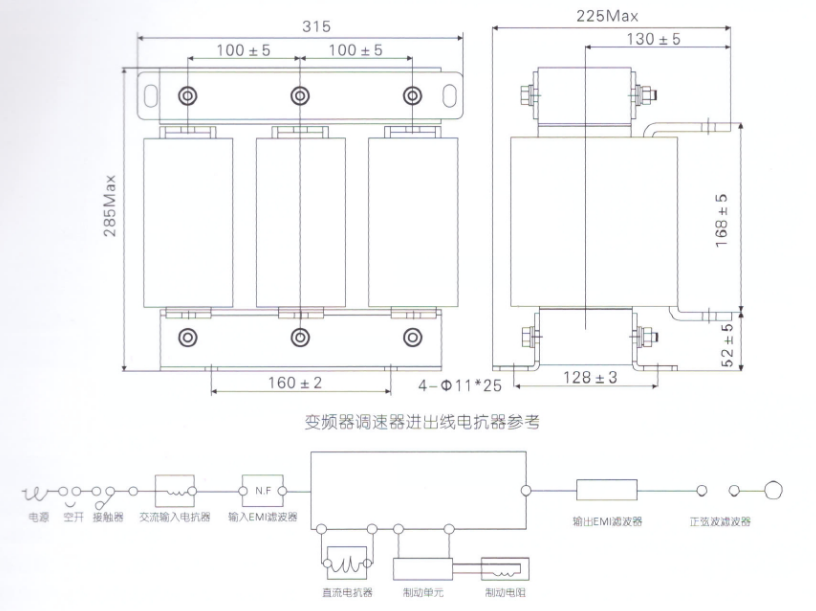

(KW) | 电抗器型号 | 外形尺寸
L×W×H
(mm)MAX | 安装尺寸
L1 xW1
(mm) | 压降 | 电抗器型号 | 外形尺寸
LXWXH
(mm)MAX | 安装尺寸
L1 xW1
(mm) | 压降 |
0.7(1.5) | OCL-8A | 145×135×120 | 60×59 | 1% | ACL-8A | 145×135×120 | 60×59 | 2% |
2.2(4.4) | OCL-10A | 145×135×120 | 60×59 | 1% | ACL-10A | 145×135×120 | 60×59 | 2% |
5.5 | OCL-15A | 175×145×145 | 70×67 | 1% | ACL-15A | 175×145×145 | 70×67 | 2% |
7.5 | OCL-20A | 175×145×145 | 70×67 | 1% | ACL-20A | 175×145×145 | 70×67 | 2% |
11 | OCL-30A | 175×145×145 | 70×67 | 1% | ACL-30A | 175x145x145 | 70×67 | 2% |
15 | OCL-40A | 175×145×145 | 70×67 | 1% | ACL-40A | 175×145×145 | 70×67 | 2% |
18.5 | OCL-50A | 175×145×145 | 70×67 | 1% | ACL-50A | 175×145×145 | 70×67 | 2% |
22 | OCL-60A | 175×145×145 | 70×67 | 1% | ACL-60A | 175×145×145 | 70×67 | 2% |
30 | OCL-80A | 205×155×175 | 90×74 | 1% | ACL-80A | 205×175×175 | 90×94 | 2% |
37 | OCL-90A | 205×155×175 | 90×74 | 1% | ACL-90A | 205×175×175 | 90×94 | 2% |
45 | OCL-120A | 225×160×195 | 110×96 | 1% | ACL-120A | 225×170×195 | 110×106 | 2% |
55 | OCL-150A | 225×160×195 | 110×96 | 1% | ACL-150A | 225×170×195 | 110×106 | 2% |
75 | OCL-200A | 225×160×215 | 110×96 | 1% | ACL-200A | 225×170×215 | 110×106 | 2% |
90(93) | OCL-250A | 225×175×265 | 120×108 | 1% | ACL-250A | 225×185×265 | 120×118 | 2% |
110 | OCL-280A | 225×175×265 | 120×108 | 1% | ACL-280A | 225×185×265 | 120×118 | 2% |
132 | OCL-300A | 225×175×265 | 120×108 | 1% | ACL-300A | 225×185×265 | 120×118 | 2% |
160 | OCL-400A | 290×200×275 | 133×119 | 1% | ACL-400A | 315×205×285 | 160×118 | 2% |
185(187) | OCL-450A | 290×200×275 | 133×119 | 1% | ACL-450A | 315×205×285 | 160×118 | 2% |
200(220) | OCL-500A | 290×200×275 | 133×119 | 1% | ACL-500A | 315×205×285 | 160×118 | 2% |
250 | OCL-600A | 290×200×275 | 133×119 | 1% | ACL-600A | 315×225×285 | 160×138 | 2% |
315 | OCL-660A | 315×215×305 | 160×128 | 1% | ACL-660A | 315×225×305 | 160×138 | 2% |
375 | OCL-800A | 315×215×305 | 160×128 | 1% | ACL-800A | 315×225×305 | 160×138 | 2% |
400 | OCL-1000A | 375×230×360 | 230×145 | 1% | ACL-1000A | 375×230×360 | 230×145 | 2% |
500 | OCL-1200A | 385×245×360 | 230×145 | 1% | ACL-1200A | 385×245×360 | 230×145 | 2% |
600 | OCL-1400A | 385×240×360 | 230×145 | 1% | ACL-1400A | 385×240×360 | 230×145 | 2% |
