高压电容专用串联电抗器

在线询价

上一个下一个

详细内容 规格参数 产品包装

概述

电容器在补偿容性无功力率的时候，往往会受到谐波电流，合闸涌流及操作过电压的影响，造成电容器损坏和功率因数降低，为此需要在电容器前端加装串联电抗器，用以抑制和吸收谐波，保护电容器。避免谐波电压电流及冲击电压电流的影响，改善电能质量提高系统功率因数，延长电容器寿命，保证电网安全运行。

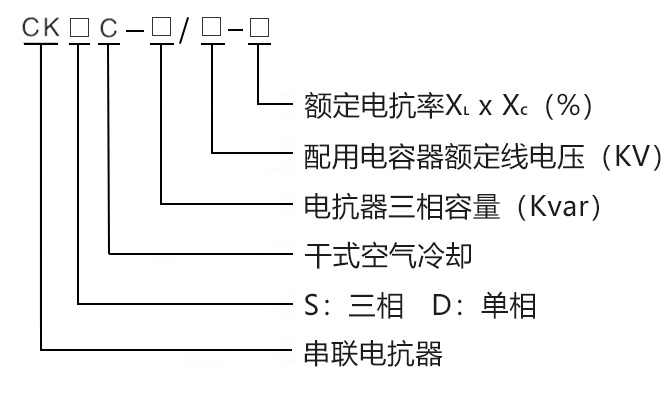

型号说明


产品特点

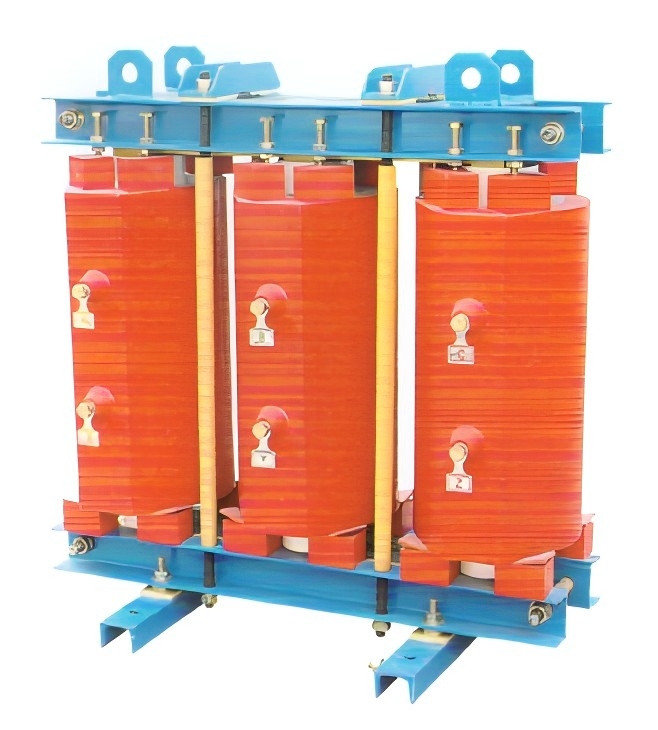

1、该产品分为三相、单相两冲，为铁芯干式

2、铁芯采用优质冷轧硅钢片，经高速冲床冲剪，具有毛刺小、规则均匀、叠片整齐尤美，确保电抗器运行低温升低嗓声的性能。

3、线圈采用优质绝缘导线，经专用机器绕制，具有平整度好，外形美观的优点。

4、电抗器表配过程中，所有夹件经过防腐蚀处理，关键夹件采用无磁材料，并经预烘--真空浸漆--热烘固化这一流程，使电抗器线圈及铁芯牢固成为一体，大大减少了运行时温升及噪声，有效提高了电抗器品质因数及减少谐波的效果

5、电抗器外形尺寸参考标准柜体尺寸设计，体积小、接线方便，大大节约用户柜体成本投资。

使用环境

1、使用海拔不超过2000米。

2、运行环境温度-25℃~+45℃，相对湿度术超过90%。

3、周围无有害气怀，无易燃易爆物品。

4、周围环境应有良好的通风条件，如装在柜内，应加麦通风设备。

性能指标及技术参数

1、可用于电容电压为:0.4kV,0.45kV,0.48kV,0.525kV,0.66kV,0.69kV,6kV,10kV,10.5KV, 11KV,12kV,13.8kV,

35kV场合;

2、电充率为:1%，4.5%，5%，5.67%，6%，7%，12%，13.8%，14%；

3、缘等级:B级、F级、H级，噪声<65dB，过载能力≤1.35倍以内连续工作;

4、加装串联电抗器后引起系统电压升高，计算公式为:ug=(n”-1)xUn(电容器组工作电压:Ug系统额定工作电压:Un电抗器调谐次数:n)

5、电抗器容量、电容容量、电抗率、电感量之间换算公式为:

（电容容量:Qc电抗器容量:Qw电抗器端电压:UL

电感量:L电抗器电流:I电容器相电压:Uc相

电感感抗:XL电容容抗.Xc)
