概述
平波电抗器，又称直流平波电抗器，用于变流器的直流侧，电抗器中流过的是具有交流分量的自流电流。它的作用是将叠加在自流电流上的交流分量限制在某一规定值内。还用于并联变频器的直流侧解耦，降低断续极限，限制环流控制线路中的环流以及应用于自流快速开关切断故障电流时限制电流上升率，还被用在电流、电压型变频器中间回路的直流平波，也可用于整流电源平波，以消除纹波。

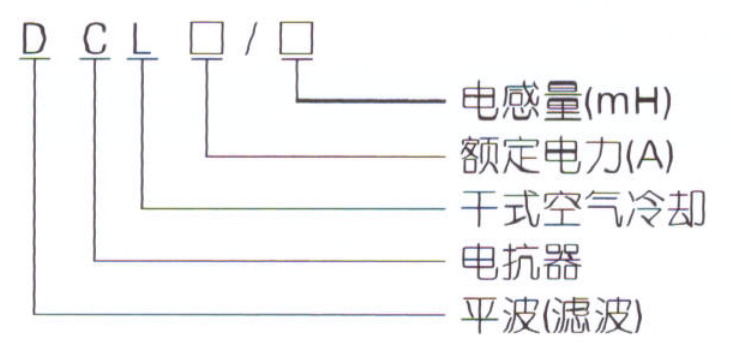

型号说明
性能指标及技术参数
1、额定工作电压:400V-1200V/50Hz
2、额定工作电流:3A至1500AV40℃
3、抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)
4、绝缘电阻:1000VDC绝缘阳值≥100MV
5、电抗器保音:小于65dB(与电抗器水平距离点1米测试)
6、防护等级:IPOO
7、绝缘等级:F级以上
8、产品执行标准:IEC289:1987电抗器；GB 10229-88电抗器(eqvEC289:1987)；JB 9644-1999半导体电气传动用电抗器
产品特点
我厂生产的直流平波电抗器采用优质进口冷扎的钢片精致而成，主要由铁芯和线置两倍分组成，铁芯一般为两芯柱式结构，贴轭为方轭，组装后依靠拉紧螺杆上下压紧，以减少噪音，本产品为干式自冷，有B级和F级二种绝缘等级。具有体积小，温升低，噪音低等特点电流规格从2A-10kA不等。
规格型号 | 适配功率
(kW) | 额定电流
(A) | 电感量
(MH) | 绝缘
等级 | 外形尺寸
(mm) | 安装尺寸 | 孔径
(mm) |
DCL-6 | 0.75(1.5) | 6 | 10.6 | F,H | 80×70×90 | 65×40 | 5 |
DCL-10 | 2.2 | 10 | 6.37 | F,H | 100×70×90 | 70×45 | 5 |
DCL-10 | 3.7(4.0) | 10 | 6.37 | F,H | 100×70×90 | 80×50 | 5 |
DCL-15 | 5.5 | 15 | 4.25 | F,H | 100×800×100 | 80×50 | 5 |
DCL-20 | 7.5 | 20 | 3.18 | F,H | 110×90×120 | 80×60 | 6 |
DCL-30 | 11 | 30 | 2.12 | F,H | 110×100×120 | 85×60 | 6 |
DCL-40 | 15 | 40 | 1.6 | F,H | 110×110×100 | 85×60 | 6 |
DCL-50 | 18.5 | 50 | 1.27 | F,H | 120×110×135 | 85×60 | 6 |
DCL-60 | 22 | 60 | 1.06 | F,H | 130×120×140 | 90×65 | 6 |
DCL-80 | 30 | 80 | 0.79 | F,H | 140×130×150 | 100×70 | 8 |
DCL-110 | 37 | 110 | 0.56 | F,H | 155×145×170 | 100×75 | 8 |
DCL-120 | 45 | 120 | 0.53 | F,H | 160×145×170 | 100×80 | 8 |
DCL-150 | 55 | 150 | 0.42 | F,H | 165×130×190 | 100×80 | 8 |
DCL-200 | 75 | 200 | 0.32 | F,H | 100×140×200 | 100×80 | 8 |
DCL-250 | 93 | 250 | 0.25 | F,H | 190×155×230 | 170×100 | 8 |
DCL-280 | 110 | 280 | 0.22 | F,H | 200×160×230 | 170×100 | 10 |
DCL-300 | 132 | 300 | 0.21 | E.H | 210×160×240 | 170×110 | 10 |
DCL-400 | 260 | 400 | 0.16 | F.H | 230×170×250 | 170×110 | 10 |
DCL-450 | 187 | 450 | 1.14 | F.H | 240×180×260 | 170×110 | 10 |
DCL-500 | 200(220) | 500 | 0.127 | F.H | 250×200×260 | 180×120 | 10 |
DCL-600 | 250(280) | 600 | 0.11 | F.H | 250×230×260 | 180×120 | 0 |
DCL-800 | 315 | 800 | 0.80 | F,H | 260×250×290 | 200×125 | 12 |
DCL-1000 | 400 | 1000 | 0.63 | F,H | 280×270×300 | 210×130 | 12 |
